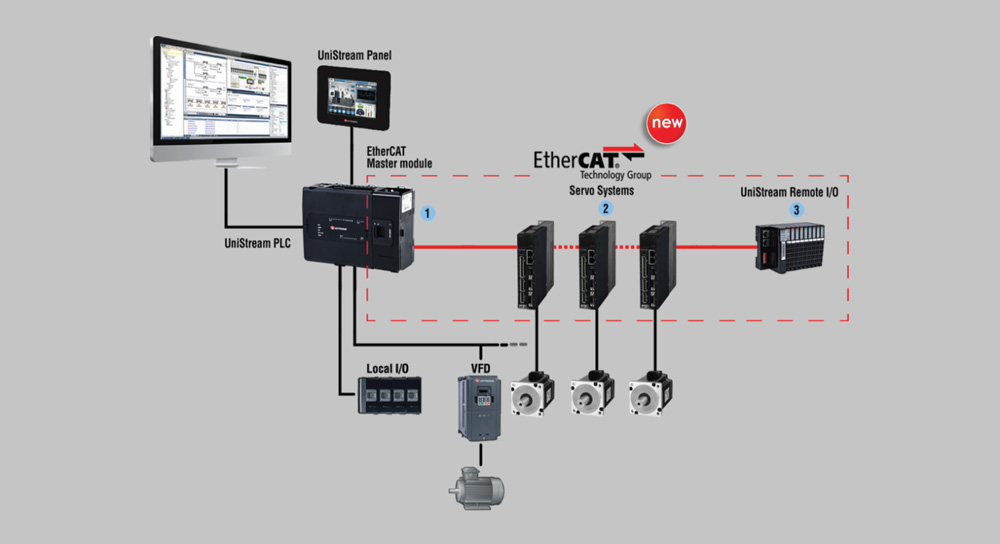

EtherCAT
O mais rápido protocolo industrial
O protocolo de comunicação de crescimento mais rápido do mundo que conduz processos precisos em fábricas em todo o mundo
CLP
Soluções de Controle para aplicações industriais, prediais e de infraestrutura
CLP Unistream
CLP robusto com IHM virtual
Poderoso Controlador Lógico-Programável multi-funcional com suporte a comunicação avançada, variedade de I/Os incorporados apresentando ainda a nova funcionalidade de IHM Virtual.
IHM Virtual – O CLP armazena e executa a lógica de controle bem como todas as telas de IHM desenvolvidas pelo usuário. Isto traz um benefício exclusivo uma vez que você pode visualizar e operar a sua máquina ou acessar o seu processo através de dispositivos móveis, PCs ou tablets.
Comunicações e funcionalidades disponíveis: Ethernet/IP, OPC-UA, MQTT, SNMP, SQL, Web Server, FTP, SNMP, EtherCAT e muito mais.
Disponível nas versões: Classic, Standard e Pro
UniLogic
software de programação da família unistream
O inovador software UniLogic é utilizado para programação da linha Unistream sendo fornecido sem custo. A lógica de controle em linguagem Ladder e o desenvolvimento das telas da IHM são implementadas no mesmo ambiente gerando uma otimização de até 50% no tempo de desenvolvimento.
Alguns recursos que tornam o poderoso UniLogic único e inovador:
- Biblioteca de blocos de funções definidos pelo usuário e telas IHM que podem ser importadas em novos projetos e compartilhadas com outros.
- Maior velocidade na programação Ladder através da função “drag & drop”.
- Criação de elaboradas telas gráficas de IHM com recursos gráficos avançados e extensa biblioteca gráfica.
- Adaptável a diversos protocolos de terceiros, apoiando toda a gama de dispositivos externos, tais como modems, impressoras, leitores de código de barras e muito mais.
funcionalidades
Acesso rápido à documentos facilitando a operação e manutenção de máquinas.

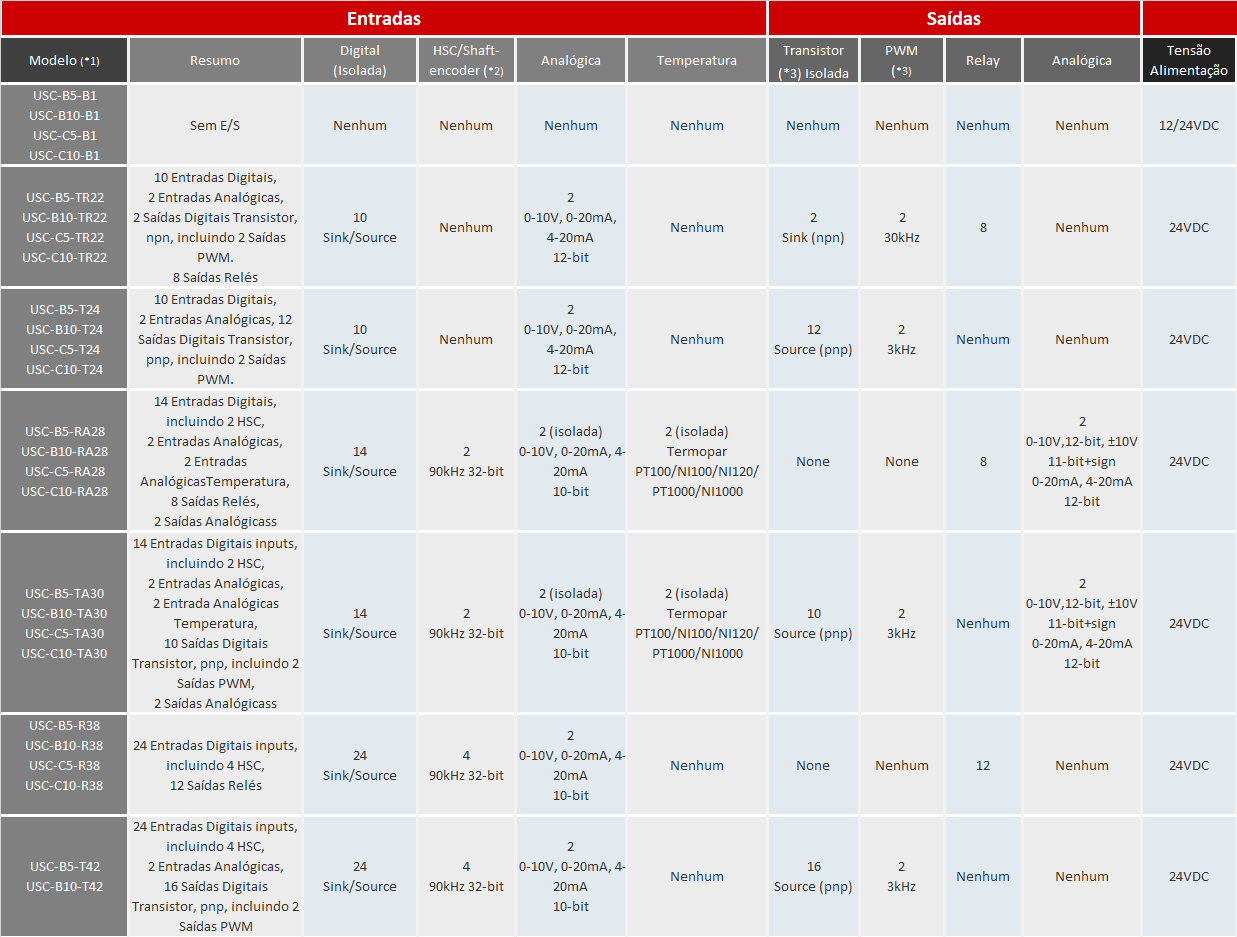

Modelos
NOTAS
(*1) B5 = Standard - B10 = PRO - C5/10 = Unicloud Incorporado
(*2) A quantidade de entradas rápidas estão inclusas no total das entradas digitais.
(*3) As saídas PWM estão inclusas no número total de saídas transistorizadas.

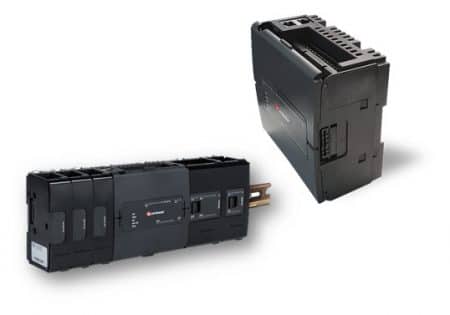

Benefícios
Nosso poderoso CLP apresenta o novo conceito em Controle Industrial – CLP com IHM Virtual
- IHM Virtual – telas de IHM armazenadas na memória do CLP
- Software UniLogic – premiado, completo e amigavel
- Pronto para a Indústria 4.0
- Montagem em trilho DIN
- Ampla gama de opções de I/O
Novidade
O melhor dos dois mundos: Robusto hardware de CLP com IHM Virtual.

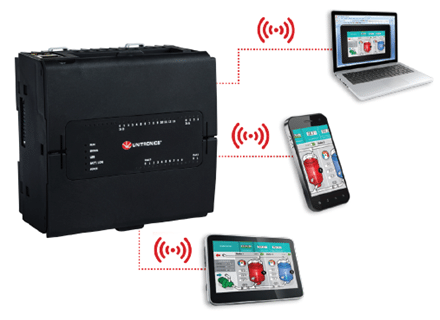

IHM Virtual:
- Desenvolvimento das aplicações de CLP e IHM utilizando um único software
- Download do aplicativo da IHM na memória do CLP
- Operação remota da máquina ou processo através de qualquer telefone móvel, PC ou outro dispositivo
Hardware:
- CLP robusto e de alto desempenho para qualquer tipo de aplicação
- I/O built-in com possibilidade de expansão para até 2000 pontos
- Atendimento a ampla gama de aplicações
- Suporte avançado a Indústria 4.0
Características
CLP
- Opções de I/Os: digital, analógico, entrada/saída rápida & temperatura
- Expansão local: até 2048 I/Os
- Expansão remota: via I/O remoto UniStream
- PID Auto-tune, até 64 loops independentes
- Receitas & data logging através de tabela de dados & amostragem
- MicroSD card – log, backup, clone & mais
- Blocos & Estruturas de Funções
Comunicação
Portas incorporadas (built-in)
- 2 Ethernet TCP/IP
- 1 USB host
- 1 USB mini para programação
Portas adicionais (add-on)
- CANbus
- RS485
- RS232
- EtherCAT
Protocolos
- MQTT Client
- EtherNet/IP
- MODBUS TCP
- CANopen, CANlayer2, UniCAN
- SNMP
- BACnet, KNX e M-Bus via gateway
- EtherCAT
Características Gerais
- SQL Client*
- Web Server*
- FTP server & client
- E-mail & SMS
- Acesso Remoto via VNC
Tabela comparativa
| Versão | B3 (Classic) | B5 (Standard) | B10 (Pro) | |
| Portas | microSD | Não | 1 | 1 |
| Host USB | 1 | 1 | 1 | |
| Programação mini USB | Apenas via cabo Ethernet | 1 | 1 | |
| Ethernet | 2 | 2 | 2 | |
| Uni-Com | CANbus | 1 | 1 | 1 |
| RS232 | 1 | Até 2 | Até 2 | |
| RS485 | ||||
| I/O | Expansão Uni-I/O | Não | Sim | Sim |
| Adaptadores Unistream I/O Remoto | 1 | 8 | 8 | |
| Comunicação | Modbus TCP | Sim | Sim | Sim |
| Escravos Modbus | Até 8 | Ilimitado | Ilimitado | |
| Scanners Ethernet I/P | 1 | 16 | 16 | |
| Adaptadores Ethernet I/P | 8 | 32 | 32 | |
| FTP | Não | Cliente/Servidor | Cliente/Servidor | |
| MQTT | Sim | Sim | Sim | |
| SNMP | Sim | Sim | Sim | |
| Envio de email | Sem anexos | Sim | Sim | |
| WebServer | Não | Não | Sim | |
| SQL Client | Não | Não | Sim | |
| VFD | 2 | 32 | 32 | |
| Adaptadores EtherCat | Não | 32 | 32 | |
| Outros | Salvamento Tabela Dados em SD | Não | Sim | Sim |
| Screenshots | Não | Sim | Sim | |
| Loops PID | 2 | 64 | 64 | |
| Tendência/Amostragem Dados | Não | Sim | Sim | |
| Arquivos CSV: criação/leitura | Não | Sim | Sim |

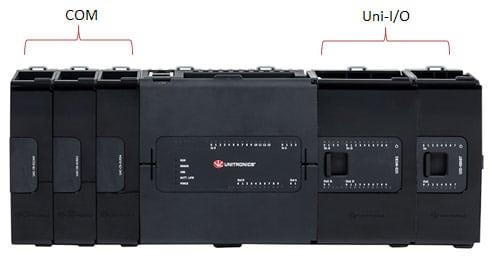

Expansões
Expansão de Comunicação
Através de módulos UAC-CB
Uni-I/O™
Utilize os mesmos módulos de I/O modulares da serie UniStream
Remote I/O
Expansível através de Módulos de I/O Remotos Ethernet
Adaptadores de Expansão Local & Longa Distância
Utilize os mesmos adaptadores locais e de longo alcance compatíveis com a série modular UniStream
(UAG-XKxxx, UAG-XKPxxx, e UAG-XKPLxxxx).
IHM
IHM Unistream 5” – versão LIGHT
Interface Homem-Máquina com display 5” para conexão com CLP Unistream
- Display 5”
- Resolução: 800×480 – 65536 cores (16 bit)
- Proteção frontal IP65
- 1 x Porta Ethernet
- 1 x USB Host
Código: USL-050-B05
IHM Unistream 7” – versão LIGHT
Interface Homem-Máquina com display 7” para conexão com CLP Unistream
- Display 7”
- Resolução: 800×480 – 65536 cores (16 bit)
- Proteção frontal IP65
- 1 x Porta Ethernet
- 1 x USB Host
Código: USL-070-B05
IHM Unistream 10.1” – versão LIGHT
Interface Homem-Máquina com display 10.1” para conexão com CLP Unistream
- Display 10.1”
- Resolução: 1024 x 600 (WSVGA) – 65536 cores (16 bit)
- Proteção frontal IP65/66, NEMA 4X
- 1 x Porta Ethernet
- 1 x USB Host
IHM Unistream 15.6” – versão LIGHT
Interface Homem-Máquina com display 15.6” para conexão com CLP Unistream
- Display 15.6”
- Resolução: 1366 x 768 – 65536 cores (16 bit)
- Proteção frontal IP65/66, NEMA 4X
- 1 x Porta Ethernet
- 1 x USB Host
downloads
Especificações Técnicas
| arquivo | nome | download |
|---|
 | CLP Unistream |
 | UAC-01EC | Especificação Técnica | baixar |
| | UAC-CB-01CAN | Especificação Técnica | baixar |
| | UAC-CB-01RS4 | Especificação Técnica | baixar |
| | UAC-CB-01RS2 | Especificação Técnica | baixar |
| | USC-B3-T20 | Especificação Técnica | baixar |
| | USC-B3-R20 | Especificação Técnica | baixar |
| | USC-B10- T24 | Especificação Técnica | baixar |
| | USC5-B5- T24 | Especificação Técnica | baixar |
| | USC5-B5- TR22 | Especificação Técnica | baixar |
| | USC-B5-B1 | Especificação Técnica | baixar |
| | USC-B10- T42 | Especificação Técnica | baixar |
| | USC5-B5- T42 | Especificação Técnica | baixar |
| | USC-B5- R38 | Especificação Técnica | baixar |
| | USC-B10-TA30 | Especificação Técnica | baixar |
| | USC5-B5-TA30 | Especificação Técnica | baixar |
| | USC-B5-RA28 | Especificação Técnica | baixar |
| | USL-070-B05 | Especificação Técnica | baixar |
| | USL-050-B05 | Especificação Técnica | baixar |
Guias de Instalação
| arquivo | nome | download |
|---|
| CLP Unistream |
 | UAC-01EC | Guia de Instalação | baixar |
| | UAC-CB-01CAN | Guia de Instalação | baixar |
| | UAC-CB-01RS4 | Guia de Instalação | baixar |
| | UAC-CB-01RS2 | Guia de Instalação | baixar |
| | USC-B3-T20 | Guia de Instalação | baixar |
| | USC-B3-R20 | Guia de Instalação | baixar |
| | USC-B10- T24 | Guia de Instalação | baixar |
| | USC5-B5- T24 | Guia de Instalação | baixar |
| | USC-B10- TR22 | Guia de Instalação | baixar |
| | USC5-B5- TR22 | Guia de Instalação | baixar |
| | USC-B10- B1 | Guia de Instalação | baixar |
| | USC-B5- B1 | Guia de Instalação | baixar |
| | USC-B10- T42 | Guia de Instalação | baixar |
| | USC5-B5- T42 | Guia de Instalação | baixar |
| | USC-B10- R38 | Guia de Instalação | baixar |
| | USC-B5- R38 | Guia de Instalação | baixar |
| | USC-B10-TA30 | Guia de Instalação | baixar |
| | USC5-B5-TA30 | Guia de Instalação | baixar |
| | USC-B10-RA28 | Guia de Instalação | baixar |
| | USC-B5-RA28 | Guia de Instalação | baixar |
| | USL-070-B05 | Guia de Instalação | baixar |
| | USL-050-B05 | Guia de Instalação | baixar |
As especificações técnicas dos produtos aqui anunciados podem sofrer alterações sem aviso prévio. Para efeito de fornecimento dos equipamentos são válidas exclusivamente as especificações técnicas detalhadas nas propostas comerciais.
