* O número total de entradas digitais incluem as entradas rápidas.
** Configuráveis via jumper, quando utilizadas como analógicas reduzem o número total de entradas digitais.
*** O número total de sáidas digitais (pnp) incluem as saídas alta velocidade.
**** Pode-se configurar o número total entre entradas analógicas ou termopar/PT100.
CLP com IHM Incorporada
Vision
Vision120

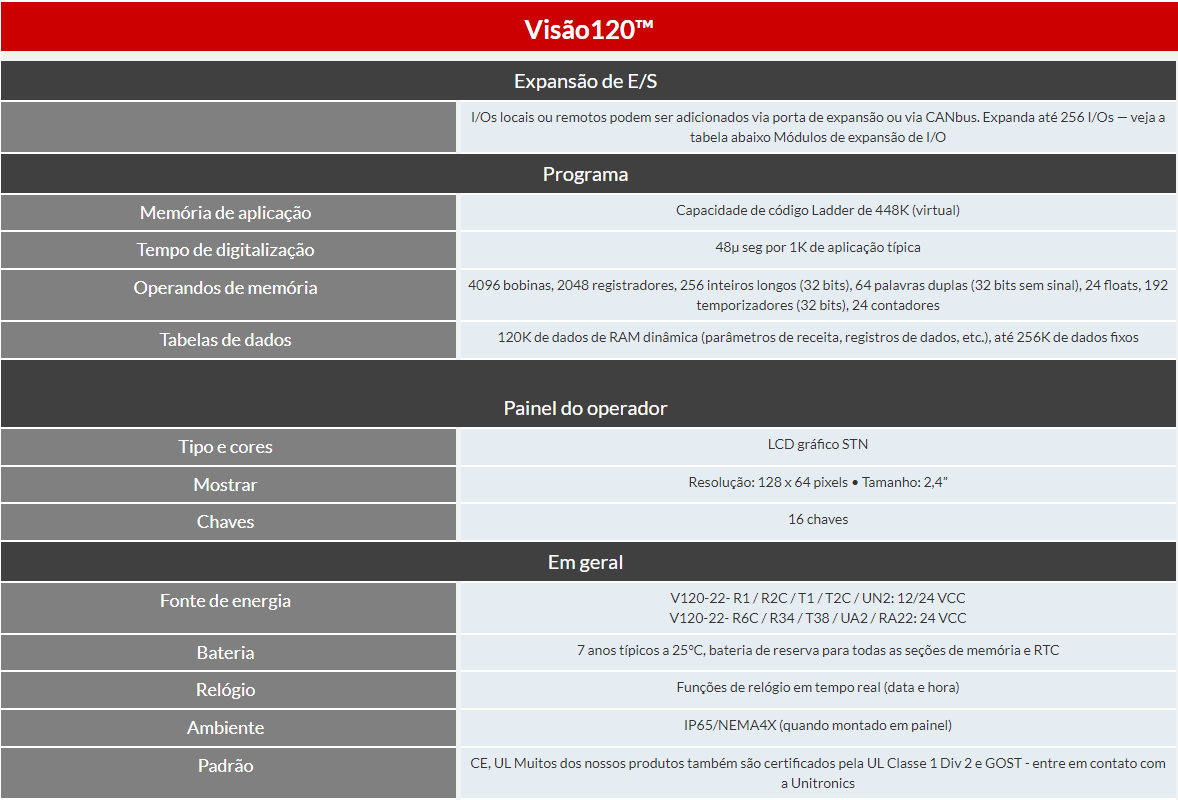

O Vision120 apresenta um display gráfico 8×22 e teclado. É um dispositivo pequeno e poderoso que suporta até 256 I/Os (integrados além de módulos de expansão).
Oferece grande variedade de funcionalidades que incluem vários loops de PID auto-sintonizada, tabela de dados interna estruturada de 120K, atende a aplicações com célula de carga e opções de comunicação, como GSM/SMS, MODBUS, CANbus, blocos de funções que permitem o Vision120 se comunicar com dispositivos usando protocolos COM proprietários, além de acesso remoto e utilitários de software para exportação de dados.
A tela da HMI mostra imagens, texto e gráficos de acordo com parâmetros em tempo real. Ela também exibe gráficos baseados em valores históricos, para refletir as tendências dos dados registrados. O Vision120™ suporta até 255 telas projetadas pelo usuário e até 24 variáveis HMI por tela.
O Vision120™ está disponível em diversos modelos visando atender às mais diversas configurações de entradas e saídas analógicas e digitais, com a opção de utilização de módulos de expansão atingindo um total de até 161 pontos de entrada e saída.
Todos os modelos desta linha disponibilizam 2 portas de comunicação RS232/485 com protocolo de comunicação Modbus mestre ou escravo.
O Vision120™ é um equipamento único: permite que os projetistas de sistemas e engenheiros contem com um poderoso CLP e uma HMI gráfica com um orçamento econômico, otimizando ainda espaço e cabeamento.

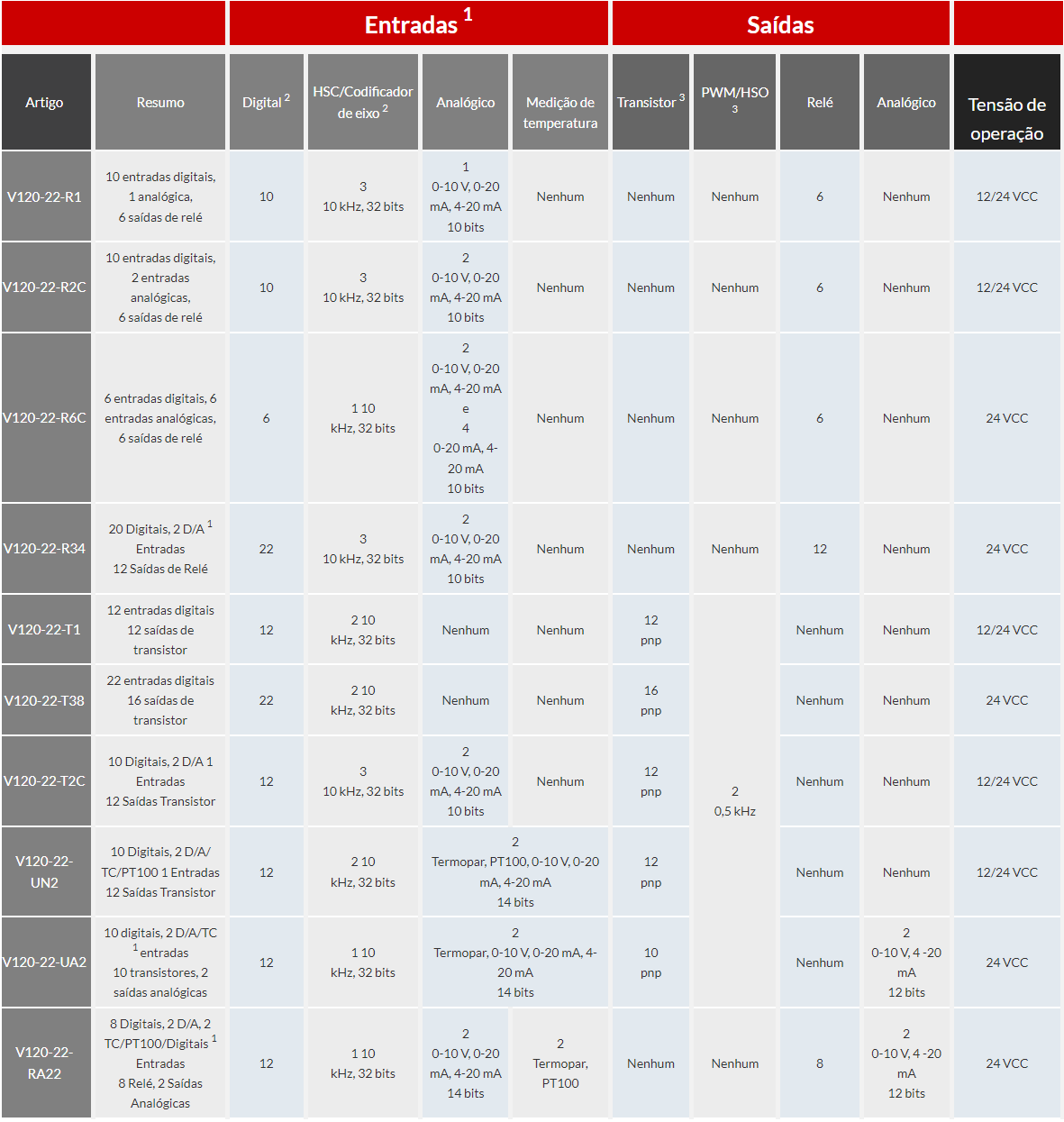

Modelos
| MODELO | ENTRADAS DIGITAIS | ENTRADAS RÁPIDAS (ENCODER)* | ENTRADAS ANALÓGICAS** | TERMOPAR PT-100 | SAÍDAS DIGITAIS*** | SAÍDAS ALTA VELOCIDADE | SAÍDAS ANALÓGICAS |
| V120-22-R1 | 10 | 3 (10 KHz) | 1 | - | 6 (relé) | - | - |
| V120-22-R2C | 10 | 3 (10 KHz) | 2 | - | 6 (relé) | - | - |
| V120-22-R6C | 6 | 1 (10 KHz) | 6 | - | 6 (relé) | - | - |
| V120-22-R34 | 22 | 3 (10 KHz) | 2 | - | 12 (relé) | - | - |
| V120-22-T1 | 12 | 2 (10 KHz) | - | - | 12 (pnp) | 2 (0,5 KHz) | - |
| V120-22-T38 | 22 | 2 (10 KHz) | - | - | 16 (pnp) | 2 (0,5 KHz) | - |
| V120-22-T2C | 12 | 3 (10 KHz) | 2**** | 2**** | 12 (pnp) | 2 (0,5 KHz) | - |
| V120-22-UN2 | 12 | 2 (10 KHz) | 2**** | 2**** | 12 (pnp) | 2 (0,5 KHz) | - |
| V120-22-UA2 | 12 | 1 (10 KHz) | 2 | - | 10 (pnp) | 2 (0,5 KHz) | 2 |
| V120-22-RA22 | 12 | 1 (10 KHz) | 2 | 2 | 8 (relé) | - | 2 |
*Configuráveis via jumper, quando utilizadas como analógicas reduzem o número total de entradas digitais.
Produtos Relacionados
downloads
Especificações Técnicas
| arquivo | nome | download |
|---|
 | Vision120 |
 | V120-22-UN2 | Especificação Técnica | baixar |
| | V120-22-UA2 | Especificação Técnica | baixar |
| | V120-22-T38 | Especificação Técnica | baixar |
| | V120-22-T2C | Especificação Técnica | baixar |
| | V120-22-T1 | Especificação Técnica | baixar |
| | V120-22-RA22 | Especificação Técnica | baixar |
| | V120-22-R6C | Especificação Técnica | baixar |
| | V120-22-R34 | Especificação Técnica | baixar |
| | V120-22-R2C | Especificação Técnica | baixar |
| | V120-22-R1 | Especificação Técnica | baixar |
Visilogic™
software de programação das famílias vision e samba
- Programação do CLP e IHM em único ambiente
- Programação lógica desenvolvida em Ladder
- Blocos de funções pré-definidos (Comunicação – Lógica – Matemática)
- Biblioteca de imagens com centenas de elementos gráficos
- Criação de tabela de dados
- Monitoramento on-line da lógica de programação
- Software de programação totalmente SEM CUSTO
