CLP com IHM Incorporada

Vision

Expansão

A linha Vision apresenta a possibilidade de expansão do número de E/S podendo alcançar até 256 pontos na linha Vision130, 512 pontos nas linhas Vision350 /430 ou 1000 pontos nas linhas  Vision560/570/700/1040/1210.

Os módulos de expansão dividem-se em 2 categorias e visam atender a necessidade específica de cada aplicação em termos de espaço físico disponível e ainda filosofia de montagem do equipamento quando se define se os cabos de sinais devem ser lançados até o painel de operação (IHM) ou permanecerem mais afastados:

a) Módulos Remotos

Os módulos remotos estão disponíveis em várias configurações e podem ser aplicados em todos os modelos da linha Vision. Neste caso é necessário o uso de ADAPTADORES DE EXPANSÃO que realizam a função de interface entre o equipamento e os módulos remotos.
Alguns adaptadores de expansão  já apresentam pontos de E/S incorporados sendo que neste caso a arquitetura fica limitada a apenas este módulo remoto.

b) Módulos  SNAP-IN

Os modelos Vision5xx/700/1040/1210 permitem a possibilidade de expansão através de módulos que são conectados na parte traseira do equipamento (SNAP-IN). É possível neste caso também uma arquitetura hibrida utilizando-se módulos remotos em conjunto com os módulos SNAP-IN.

Adaptadores de Expansão

Os adaptadores de expansão tem a finalidade de interligar o equipamento CLP com IHM incorporada com os módulos remotos de E/S.

É possível conectar um total de até 8 módulos de expansão em cada adaptador de expansão do tipo EX-A2. No caso de necessidade de utilização de um maior número de módulos de expansão é necessária a utilização do módulo EX-RC1 para aplicações remotas.

EX-A2X

Características do EX-A2X:

  • Um único adaptador pode ser conectado a até 8 módulos de expansão.
  • O EX – A2X pode ser montado em um trilho DIN ou parafusado em uma placa de montagem.

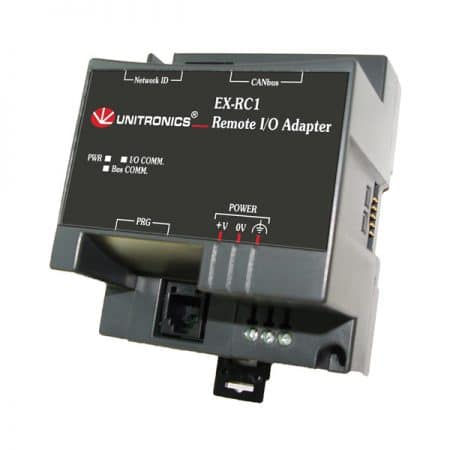

EX-RC1

Características do Adaptador EX-RC1:

  • Diversos CLPs e diversos adaptadores podem ser conectados via CANbus
  • Um único adaptador permite a conexão de até 8 módulos de expansão
  • Possui aplicação em máquinas e sistemas de maior Porte
  • Configuração automática de módulos que estiverem conectados a pontos de entradas e saídas digitais
  • O EX-RC1 pode ser conectado a qualquer equipamento da linha Vision

Módulos Remotos

São mais de 20 opções de módulos de expansão de E/S  incluindo entradas e saídas digitais, analógicas, Termopar, PT100 e  célula de carga, entre outros.

E/S DIGITAIS

ENTRADAS DIGITAISENTRADAS RÁPIDAS (ENCODER) ¹ENTRADAS ANALÓGICAS ²TERMOPAR PT-100PesoSAÍDAS DIGITAIS ³SAÍDAS ALTA VELOCIDADESAÍDAS ANALÓGICAS
IO-DI8-TO881 (5 KHz)---8 (pnp)--
IO-DI8-RO481 (5 KHz)---4 (relé)--
IO-DI8-RO881 (5 KHz)---8 (relé)--
EX90-DI8-RO8 381 (5 KHz)---8 (relé)--
IO-DI16161 (5 KHz)------
IO-TO16-----16 (pnp)--
IO-RO8-----8 (relé)--
IO-RO16-----16 (relé)--
IO-DI8ACH8 AC-------

E/S ANALÓGICAS / TEMPERATURA / CÉLULA DE CARGA

ENTRADAS DIGITAISENTRADAS RÁPIDAS (ENCODER) ¹ENTRADAS ANALÓGICAS ²TERMOPARPesoSAÍDAS DIGITAIS ³SAÍDAS ALTA VELOCIDADESAÍDAS ANALÓGICAS
IO-AI4-AO2--4----2
IO-PT400---4 4----
IO-PT4K---4 5----
IO-AO6X-------6
IO-LC11---12--
IO-LC31---32--
IO-ATC8---8 6----
IO-AI8--8-----

HÍBRIDOS DIGITAIS/ANALÓGICAS

ENTRADAS DIGITAISENTRADAS RÁPIDAS (ENCODER) ¹ENTRADAS ANALÓGICAS ²TERMOPAR PT-100PesoSAÍDAS DIGITAIS ³SAÍDAS ALTA VELOCIDADESAÍDAS ANALÓGICAS
IO-D16A3-RO16162 (30 KHz)3--16 (relé)--
IO-D16A3-TO16161 (30 KHz)3--15 (pnp) 1 (npn)1 pnp (0,5 KHz) npn (50KHz)-
EX-D16A3-RO8162 (30 KHz)3--8 (relé)--
EX-D16A3-TO16161 (30 KHz)3--15 (pnp) 1 (npn)1 pnp (0,5 KHz) npn (50KHz)-
EXF-RC1593 (200 KHz)---2 (relé) 4 (npn)4-

1) O número total de entradas digitais incluem as entradas rápidas
2) Configuráveis via jumper, quando utilizadas como analógicas reduzem o número total de entradas digitais.
3) O número total de sáidas digitais (pnp) incluem as saídas alta velocidade
4) PT100/NI100/NI120
5) PT1000/NI1000
6) Termopar/0-10V/0-20mA/4-20 mA

Aplicação IO-LC1/LC3

Downloads

arquivonomedownload
V200-18-E6B | Especificação Técnica baixar
V200-18-E62B | Especificação Técnica baixar
V200-18-E5B | Especificação Técnica baixar
V200-18-E4XB | Especificação Técnica baixar
V200-18-E3XB | Especificação Técnica baixar
V200-18-E2B | Especificação Técnica baixar
V200-18-E1XB | Especificação Técnica baixar
IO-TO16 | Especificação Técnica baixar
IO-RO8 | Especificação Técnica baixar
IO-RO16 | Especificação Técnica baixar
IO-PT400-PT4K | Especificação Técnica baixar
IO-LC3 | Especificação Técnica baixar
IO-LC1 | Especificação Técnica baixar
IO-DI8-TO8 | Especificação Técnica baixar
IO-DI8-RO8 | Especificação Técnica baixar
IO-DI8-R04 | Especificação Técnica baixar
IO-DI8-ACH | Especificação Técnica baixar
IO-DI16 | Especificação Técnica baixar
IO-D16A3-TO16 | Especificação Técnica baixar
IO-D16A3-RO16 | Especificação Técnica baixar
IO-ATC8 | Especificação Técnica baixar
IO-AO6X | Especificação Técnica baixar
IO-AI8 | Especificação Técnica baixar
IO-AI4-AO2 | Especificação Técnica baixar
EX90-DI8-RO8 | Especificação Técnica baixar
EX-D16A3-TO16 | Especificação Técnica baixar
EX-D16A3-RO8 | Especificação Técnica baixar
EX-RC1 | Especificação Técnica baixar
EX-A2X | Especificação Técnica baixar
arquivonomedownload
IO-D16A3-TO16 | Guia de Instalação baixar
IO-D16A3-RO16 | Guia de Instalação baixar
EX-D16A3-TO16 | Guia de Instalação baixar
EX-D16A3-RO8 | Guia de Instalação baixar
EX-A2X – Pinagem | Guia de Instalação baixar

As especificações técnicas dos produtos aqui anunciados podem sofrer alterações sem aviso prévio. Para efeito de fornecimento dos equipamentos são válidas exclusivamente as especificações técnicas detalhadas nas propostas comerciais.
